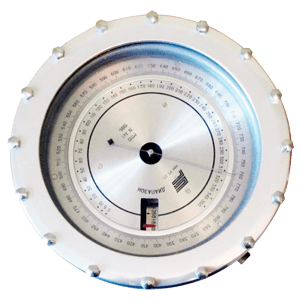

М-110 барометр-анероид
Барометр-анероид М-110 применяется для измерения атмосферного и абсолютного давлений воздуха в испытуемом объёме. Измерения визуализируются механической стрелкой по шкале индикатора. Расчет производится в миллиметрах ртутного столба. Эксплуатация возможна при температуре окружающего воздуха +5...+50°С и относительной влажности до 80%.
М-110 внесен в Государственный реестр средств измерений.
|
|
|
Порядок работ с батометром М-110:
- Батометр М-110 устанавливают на рабочую поверхность в горизонтальном положении, циферблатом со шкалой вверх.
- Перед проведением измерений необходимо легким постукиванием по стеклу или корпусу устранить влияние трения в механизме барометра.
- Начало отсчета должно производиться в момент полного совмещения в одной плоскости указателя стрелки с его отражением на зеркальной поверхности кольца шкалы (для исключения ошибки от параллакса).
- Каждый отсчет должен быть исправлен введением шкаловой и температурной поправок (см. паспорт).
- Для предохранения механизма от засорения во время транспортирования и хранения отверстие штуцера закрыть полиэтиленовой заглушкой.
Технические характеристики М-110
|
Параметры |
Значения |
|
Диапазон измеряемого давления, мм.рт.ст. |
5…790 |
|
Предел допускаемой погрешности барометра, мм.рт.ст.: - в диапазоне от 5 до 100 мм.рт.ст. - в остальном диапазоне |
±2,5 ±1,5 |
|
Условия эксплуатации: - относительная влажность воздуха, % - температура, °C - положение в пространстве |
до 80 +5...+50 горизонтальное, шкалой вверх |
|
Габаритные размеры, мм |
Ø205х125 |
|
Масса (без футляра), кг |
3,2 |
Комплект поставки барометра М-110
- Барометр-анероид М-110.

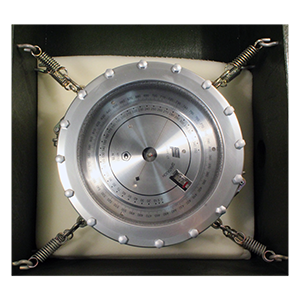

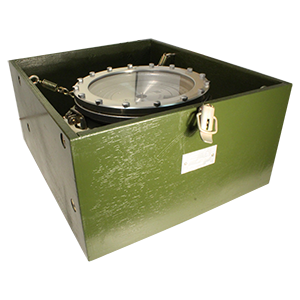

- Футляр.
- Паспорт.
