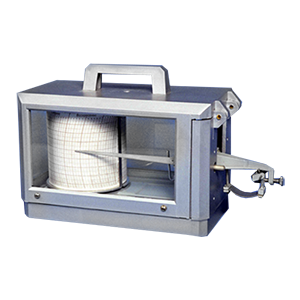

М-21А гигрограф
Гигрографы М-21А предназначены для измерения относительной влажности воздуха и регистрации показателей. Используются в наземных условиях. Эксплуатация допустима в условиях умеренного климата по ГОСТ 15150-69, под навесами или в помещениях при температуре -35...+45°С.
Гигрографы М-21А внесены в Государственный реестр средств измерений.
Конструкция гигрографов М-21А
Гигрографы М-21А производятся в двух модификациях:
- М-21АС - суточный гигрограф с продолжительностью одного оборота барабана с диаграммным бланком 26 часов.
- М-21АН - недельный гигрограф с продолжительностью одного оборота барабана с диаграммным бланком 176 часов.
Конструктивно прибор состоит из передаточного механизма, регистрирующей части и чувствительного элемента, который представляет собой пучок обезжиренных человеческих волос. Все элементы М-21А расположены в корпусе.
Принцип действия гигрографа М-21А основан на свойстве обезжиренного человеческого волоса изменять свою длину пропорционально изменению влажности воздуха. С помощью передаточного механизма полученное изменение длины пучка волос, преобразуется в перемещение стрелки с пером по диаграммному бланку, установленному на барабане с часовым механизмом, что позволяет производить регистрацию показаний во времени (ежедневная, еженедельная).
Технические характеристики М-21А
|
Параметры |
Значения |
|
Диапазон измерения и регистрации относительной влажности воздуха при температуре окружающего воздуха от -35…+45°С |
30…100 |
|
Основная абсолютная погрешность гигрографа при регистрации относительной влажности, % |
не более ±10 |
|
Основная абсолютная погрешность часового механизма при регистрации должна быть для гигрографа: - суточного за 24 часа, минут - недельного за 168 часов, минут |
не более ±10 не более ±70 |
|
Вариации показаний гигрографа, % |
не более 6 |
|
Время установления показаний гигрографа, секунд |
не более 300 |
|
Изменение показаний гигрографа, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, %/°С |
не более ±0,5 |
|
Мгновенный суточный ход часового механизма при температуре (20±5)°С |
не более ±5 |
|
Изменение мгновенного значения суточного хода, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, %/°С |
не более ±3 |
|
Отклонение линии записи малого горизонтального деления бланка от вертикали при перемещении пера по всей высоте рабочей части бланка для гигрографа: - суточного - недельного |
не более 1/3 не более 1/4 |
|
Ширина линии записи: - при нормальных условиях, мм - при отклонении от нормальных условий, мм |
0,3 +0,1/-0,2 не более 0,6 |
|
Габаритные размеры гигрографа, мм |
335х240х180 |
|
Масса гигрографа, кг |
2,5 |
|
Вероятность безотказной работы гигрографа за 1000 часов наработки |
0,94 |
|
Средний срок службы, лет |
8 |
Варианты исполнения М-21А:
- М-21АС ИЛАН.413614.001 суточный гигрограф.
- М-21АН ИЛАН.413614.001-01 недельный гигрограф.
